变压器绕组荧光光纤测温系统

类别：变压器绕组荧光光纤测温系统
阅读：140
来源：重庆中端科技有限公司官网
时间：2025-06-13 14:16:36

产品概述

该装置专为电力应用而设计，非常适合用于变压器绕组热点测温，可直接、实时、精确测量绕组等热点温度的新型变压器内部温度监测装置，能够实现对变压器内部的全面监控。除了具有测温范围宽和准确、可靠的测温性能外，还有卓越的抗EMI/RFI（电磁干扰/ 射频干扰）特性，高压绝缘及抗干扰等优异的性能。
可实现动态负载运行时“热点”温度的实时和精确监测。
解决了在电磁环境下采用传统电学测温仪器安全性低、测量精度差、测温失效等问题。

详细资料

1、系统简介

1.1 光纤测量热点绕组温度

过载情况下，变压器最容易受到损坏。因此，对变压器绕组热点的监控十分重要，它能够保护您的变压器免于损坏和过度使用。

变压器寿命与内部的绝缘纸寿命直接相关，绝缘纸的寿命受到高温的直接影响，绕组上的最高温为绕组热点，也就是绝缘纸会最先退化的位置。常规测温方法是模拟或间接计算这一温度值，无法精确测量出实际温度。想要知道实际温度值的唯一有效方法是通过光纤实时测量获得。

我们可靠精确的光纤测温装置能够快速检测并反馈热点情况，触发报警和继电器来保护您重要的资产。

1.2 测温原理

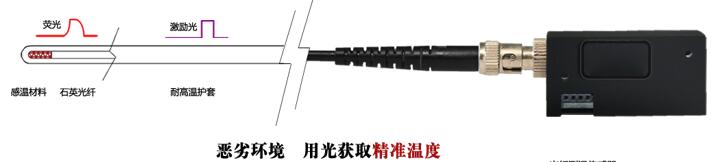

光纤模块发射激励光到光纤末端的荧光粉（感温材料），激励光关断后，荧光粉返回荧光（余晖），光纤模块检测荧光，荧光和感温材料所在的环境温度相关。

◆ 完全介电材料和完全免疫EMI

◆ 光纤测温无需重新校准

◆ 符合变压器环境的热，化学和机械性能

◆ 与测量竞争所使用的荧光衰减的技术不同，我们的技术不是基于光的强度

1.3 产品配置

变压器绕组光纤测温系统包含：

◆ 变压器绕组光纤测温装置

◆ 内部光纤传感探头

◆ 外部光纤传感探头

◆ 贯通器/法兰组件
