特高频局放在线监测装置

类别：特高频局放在线监测装置
阅读：108
来源：重庆中端科技有限公司官网
时间：2025-06-13 14:39:19

产品概述

严重的电⽓设备失效会对⽣产连续性、费⽤和安全带来重⼤影响，并对资产密集型企业及其所服务的客⼾带来巨⼤的直接与间接经济损失。
以科技创新和数字化变⾰催⽣出的设备健康监测解决⽅案，在过去的⼏年中，取得了⻓⾜的发展。中端科技设备健康监测解决⽅案，基于各类传感器提供的多维数据对设备进⾏预测性诊断和健康分析，助⼒资产密集⾏业更多发展动能，实现设备⾼可靠性的经营⽬标。

详细资料

1、系统介绍

1.1、特高频检测

电力设备绝缘体中绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，击穿过程很快，将产生很陡的脉冲电流，其上升时间小于1ns，并激发频率高达数GHz的电磁波。局部放电检测特高频（UHF）法基本原理是通过特高频传感器对电力设备中局部放电时产生的特高频电磁波信号进行检测，从而获得局部放电的相关信息，实现局部放电监测。由于现场的电晕干扰主要集中在300MHz频段以下，因此特高频法能有效地避开现场的电晕干扰。

特高频检测技术优点：

（1）特高频局部放电检测技术灵敏度高。

（2）现场抗低频电晕干扰能力较强。特高频法的检测频段通常为300MHz～3000MHz，有效的避开了现场电晕等干扰（主要在200MHz以下），因此具有较强的抗干扰能力。

（3）可实现局部放电源定位。

（4）利于绝缘缺陷类型识别。不同类型绝缘缺陷的局部放电所产生的特高频信号具有不同的谱图特征，可根据这些特点判断绝缘缺陷类型。

2.1、系统特点

1、特高频信号采集

◆ 采用特高频检测技术，应用噪音传感器能够有效判别并抑制干扰信号，对GIS设备的局部放电进行在线监测；可满足于最大限度覆盖所监测的设备，根据设备结构不同而导致的信号衰弱减强变化来做最优化配置。

2、多种谱图显示

◆ 局部放电图谱采用PRPD、PRPS放电谱图；

◆ 放电时域波形、视在放电量即时、历史谱图，局放类型识别分析谱图。

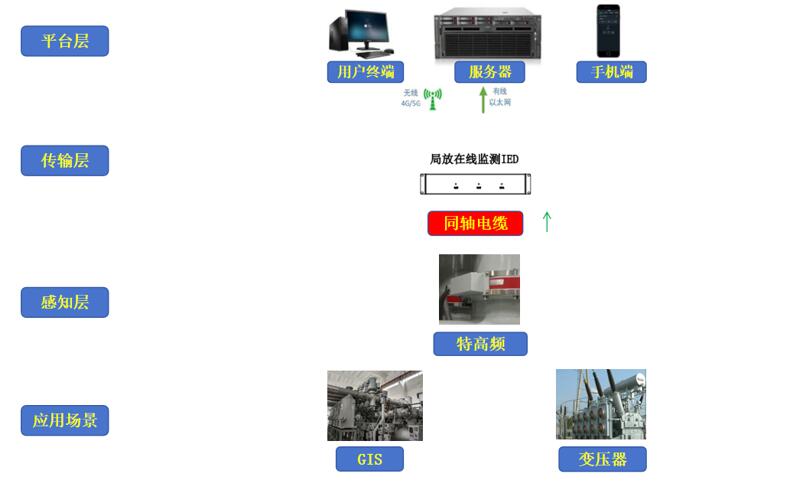

3、系统组成
