GIS微水密度在线监测系统

类别：GIS微水密度在线监测系统
阅读：42
来源：重庆中端科技有限公司官网
时间：2025-06-13 15:02:29

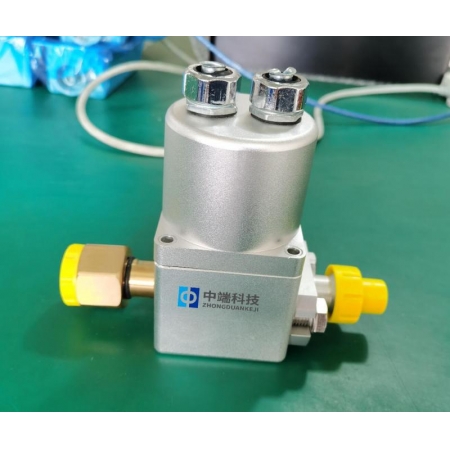

产品概述

SF6微水密度监测装置主要用于110kV～750kV电压等级的断路器或GIS中SF6气体状态在线监测，装置能够实现对气体温度、压力、密度、微水、露点的监测功能，并且将温度、压力、密度、微水、露点通过通信远传至综合监测单元。

详细资料

1.2 性能特点

1. 监测GIS设备中SF6气体的温度、压力、密度、微水、露点；

2. 采用全封闭设计，防水抗尘，抗强电磁干扰，安装使用方便，可用于高频电场环境和室外环境；

3. 消除了测量过程中温度、压力对微水的影响，数据稳定；

4. 采用温度、微水集成芯片，直接测量气体温度，消除气室内外的温差，密度值计算准确；

5. 采用镜面法测量的方式测量微水值，测量准确。

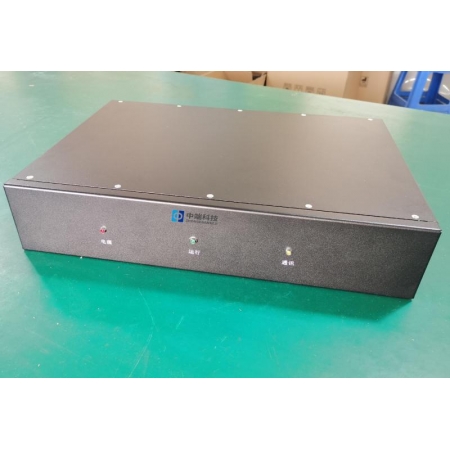

1.3 监测系统

传感器采集GIS中SF6气体的温度、压力、湿度等模拟信号，用RS485总线方式传输。传感器之间以RS485“手牵手”或“单个”的方式级联，最终将该信号输入综合监测单元。

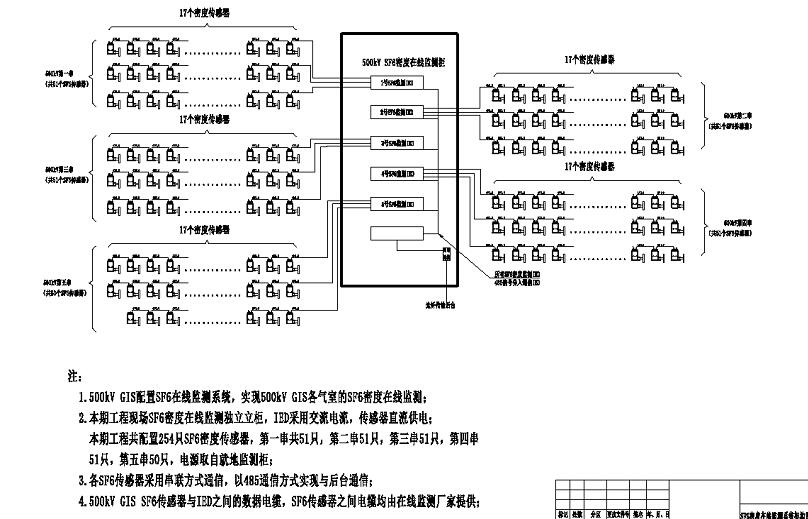

图1 系统结构图

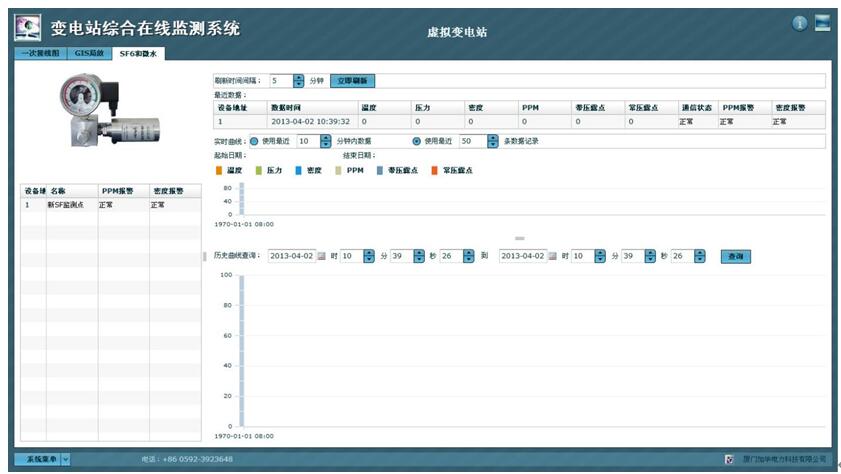

图二后台监测系统图

2 技术指标

2.1 工作条件

1 环境温度：-40℃～+65℃

2 工作电源：DC12V

3 环境相对湿度：5％～95％

4 大气压力：70kPa～106kPa

5 最大温度变化率：30℃/h

6 太阳辐射：≤1120W/m2

7 有凝露、降水（雨、雪、雹等）、结冰和结霜条件，降雨强度≤15mm/min

8 密封性：漏气率≤1×10MPa·m³

2.2 参数性能

表1 性能参数表

序号	参数	检测范围	精度
1	温度	-40～65℃	±0.5℃
2	压力	0～1.00MPa（abs.）	±1％FS
3	露点	-50℃～+20℃	±2℃
4	微水	10～20,000 ppmv	±4％FS
5	密封性能	漏气率≤1×10-9Pa.m3/s （氦气检漏）
6	防护等级	IP67
7	通信接口	RS485（9600kbps）
8	功耗	300mW

2.3 电磁兼容性能

● 静电放电 Ⅳ级 ● 阻尼振荡波抗扰度试验 Ⅲ级

● 电磁场辐射 Ⅲ级 ● 电快速脉冲 Ⅳ级

● 浪涌抗扰度 Ⅳ级 ● 射频场感应的传导骚扰抗扰度 Ⅲ级

● 工频磁场抗扰度 Ⅴ级 ● 脉冲磁场抗扰度 Ⅴ级

● 阻尼振荡磁场抗扰度 Ⅴ级

2.4 机械特性

● 振动试验 I级 ● 冲击试验 I级 ● 碰撞试验 I级
